W przemyśle spożywczym, chemicznym, drzewnym czy paszowym ryzyko wybuchu pyłów i gazów jest nieodłącznym elementem wielu procesów technologicznych. Mimo stosowania działań zapobiegających powstawaniu atmosfer wybuchowych oraz eliminowania potencjalnych źródeł zapłonu, nie zawsze można całkowicie wyeliminować możliwość wystąpienia wybuchu. Z tego względu nowoczesne podejście do bezpieczeństwa procesowego zakłada również stosowanie systemów ograniczających skutki eksplozji. Jednym z najczęściej wykorzystywanych rozwiązań jest odciążanie wybuchu, którego zadaniem jest kontrolowane odprowadzenie nadciśnienia i płomienia z chronionego urządzenia.
Na czym polega odciążanie wybuchu?
Podczas wybuchu w zamkniętym aparacie procesowym ciśnienie rośnie niezwykle szybko. Jeśli przekroczy wytrzymałość konstrukcyjną urządzenia, może doprowadzić do jego deformacji, rozerwania, uszkodzenia sąsiednich instalacji, a w konsekwencji stworzyć bezpośrednie zagrożenie dla pracowników. Zadaniem systemu odciążania wybuchu jest ograniczenie tego ciśnienia do poziomu, który nie przekroczy dopuszczalnego ciśnienia projektowego urządzenia. Dzięki temu energia wybuchu zostaje bezpiecznie odprowadzona na zewnątrz, a sama konstrukcja pozostaje nienaruszona lub ulega jedynie niewielkim odkształceniom.
Skuteczność całego rozwiązania zależy od właściwego doboru powierzchni odciążającej, parametrów wybuchowych produktu oraz wytrzymałości mechanicznej urządzenia. Projektowanie takich systemów nie polega więc wyłącznie na zamontowaniu panelu dekompresyjnego, lecz wymaga szczegółowej analizy całego procesu technologicznego
Panele odciążające – proste rozwiązanie o wysokiej skuteczności

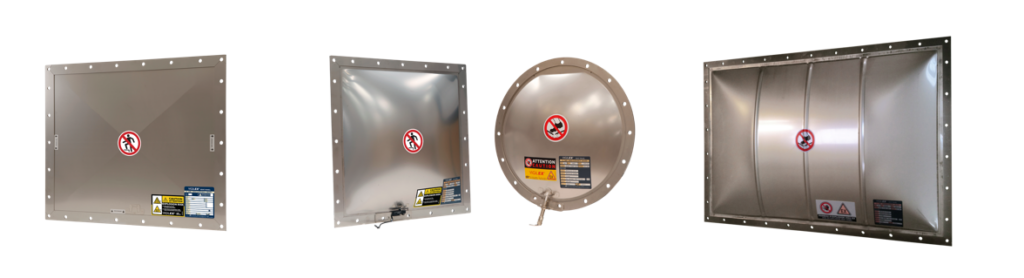

Najbardziej rozpowszechnionym elementem systemów odciążania są panele odciążające wybuch, nazywane również panelami dekompresyjnymi. W normalnych warunkach pozostają one całkowicie szczelne, natomiast w momencie osiągnięcia określonego nadciśnienia ich membrana otwiera się, umożliwiając natychmiastowe odprowadzenie gazów oraz produktów wybuchu do otoczenia. Proces ten trwa zaledwie ułamki sekundy i pozwala skutecznie ograniczyć ciśnienie rozwijające się wewnątrz urządzenia.
Zaletą paneli odciążających jest stosunkowo prosta konstrukcja oraz możliwość zastosowania w wielu różnych urządzeniach procesowych. Spotyka się je między innymi na silosach, filtrach odpylających, cyklonach, separatorach, suszarniach. Dzięki niewielkim kosztom inwestycyjnym są one jedną z najczęściej wybieranych metod ochrony przeciwwybuchowej.
Odciążenie wybuchu to nie tylko ciśnienie
Choć panele skutecznie chronią urządzenie przed zniszczeniem, należy pamiętać, że podczas ich otwarcia do otoczenia wydostaje się znacznie więcej niż samo nadciśnienie. Wyrzucane są również płomień, gorące gazy oraz niespalone cząstki materiału procesowego. W praktyce oznacza to powstanie strefy zagrożenia, której wielkość może sięgać nawet kilkudziesięciu metrów, w zależności od objętości chronionego aparatu oraz parametrów wybuchowych materiału. Z tego powodu projektując system odciążania, należy uwzględnić nie tylko dobór samego panelu, ale również odpowiednie wyznaczenie stref bezpieczeństwa wokół urządzenia.
To właśnie ten aspekt jest jednym z najczęściej pomijanych podczas modernizacji starszych instalacji. Prawidłowo działający panel nie eliminuje bowiem skutków wybuchu – jedynie kieruje je w kontrolowany sposób poza chronione urządzenie.
Kiedy warto zastosować deflektor?
Nie każda instalacja pozwala na bezpieczne odprowadzenie płomienia pionowo do góry. W wielu zakładach przemysłowych urządzenia znajdują się blisko siebie, a wokół nich przebiegają ciągi komunikacyjne lub znajdują się inne elementy infrastruktury technologicznej. W takich przypadkach klasyczne odciążanie może okazać się niewystarczające.

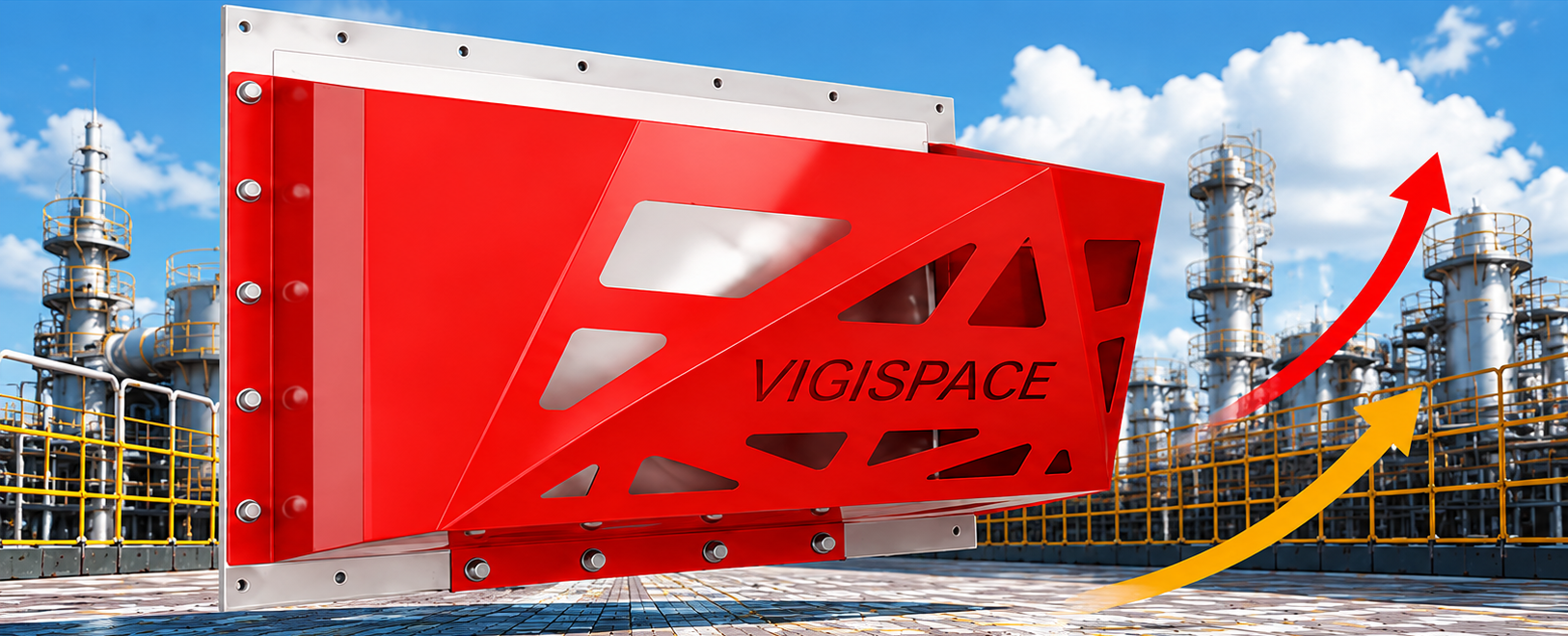

Rozwiązaniem są deflektory montowane bezpośrednio na panelach odciążających. Ich zadaniem jest ukierunkowanie płomienia oraz produktów wybuchu w bezpiecznym kierunku i jednoczesne ograniczenie strefy zagrożenia. Dzięki temu możliwe jest zastosowanie paneli również tam, gdzie przestrzeń montażowa jest ograniczona lub występują przeszkody uniemożliwiające swobodny wyrzut produktów wybuchu.
Najczęstsze błędy projektowe
Odciążanie wybuchu jest rozwiązaniem niezwykle skutecznym, jednak tylko wtedy, gdy zostanie prawidłowo zaprojektowane. Jednym z najpoważniejszych błędów jest montaż paneli wewnątrz zamkniętych pomieszczeń bez zastosowania dodatkowych zabezpieczeń. Równie niebezpieczne jest kierowanie panelu w stronę innych urządzeń, budynków lub dróg komunikacyjnych. Problemy mogą wynikać także z niewłaściwego rozmieszczenia paneli na urządzeniu, co podczas wybuchu prowadzi do powstawania dodatkowych sił działających na konstrukcję. Szczególną ostrożność należy zachować również w przypadku procesów obejmujących substancje toksyczne lub korozyjne, ponieważ klasyczne odciążanie powoduje ich emisję do otoczenia.
Bezpłomieniowe odciążanie wybuchu – rozwiązanie do instalacji wewnętrznych
W sytuacjach, w których klasyczne odciążanie nie może zostać zastosowane, wykorzystuje się systemy bezpłomieniowego odciążania wybuchu. Łączą one panel dekompresyjny z wydajnym wymiennikiem ciepła, który zatrzymuje płomień oraz większość produktów spalania, jednocześnie umożliwiając bezpieczne odprowadzenie ciśnienia wybuchu. Takie rozwiązanie pozwala zabezpieczać urządzenia pracujące wewnątrz hal produkcyjnych bez ryzyka emisji płomienia na zewnątrz.
Podsumowanie
Odciążanie wybuchu jest jedną z najczęściej stosowanych metod ochrony przeciwwybuchowej w przemyśle. Odpowiednio zaprojektowany system pozwala skutecznie ograniczyć ciśnienie wybuchu i chronić urządzenia przed zniszczeniem. Należy jednak pamiętać, że nie jest to rozwiązanie uniwersalne – wybór odpowiedniej metody zabezpieczenia zawsze zależy od charakterystyki procesu technologicznego, właściwości substancji oraz warunków pracy instalacji.
W kolejnym artykule przyjrzymy się pozostałym metodom ograniczania skutków wybuchu, takim jak tłumienie wybuchu oraz izolacja (odcięcie) wybuchu. Wyjaśnimy, kiedy warto je stosować, czym różnią się od odciążania wybuchu i dlaczego w wielu instalacjach najlepsze efekty przynosi połączenie kilku systemów ochrony.
Skonsultuj się z naszym specjalistą i poproś o dodatkowe materiały – Kontakt
