Zabezpieczenia przeciwwybuchowe – analiza przed obliczeniami

Dlaczego analiza zaczyna się przed obliczeniami

W praktyce projektowej istotnym źródłem błędów w zabezpieczeniach przeciwwybuchowych bywa nie samo zastosowanie procedury obliczeniowej, lecz niewłaściwe zdefiniowanie scenariusza zdarzenia, który ta procedura ma opisywać.

Dotyczy to szczególnie obiektów przemysłowych, w których zagrożenie wybuchem wynika z połączenia procesu technologicznego, właściwości przetwarzanych substancji oraz geometrii budynku. W takich przypadkach zabezpieczenie przeciwwybuchowe nie może być rozpatrywane wyłącznie jako dobór pojedynczego rozwiązania, na przykład powierzchni odciążenia. Musi być elementem szerszej analizy obejmującej przebieg zdarzenia i odpowiedź całego obiektu.

Źródłem wybuchu mogą być między innymi urządzenia technologiczne, takie jak filtry odpylające, silosy, młyny czy instalacje transportowe. Jednak miejsce inicjacji nie zawsze odpowiada zakresowi rzeczywistego oddziaływania. Wybuch może propagować przez połączenia technologiczne, kanały, przewody lub inne drogi umożliwiające przekazanie płomienia i ciśnienia do kolejnych części obiektu. Projektowanie budynków przemysłowych zagrożonych wybuchem wymaga połączenia wiedzy z zakresu technologii procesu, zabezpieczeń przeciwwybuchowych oraz projektowania konstrukcji.

Z punktu widzenia projektanta konstrukcji kluczowe znaczenie ma więc nie tylko określenie parametrów samego zjawiska, ale również odpowiedź na pytanie, w jaki sposób oddziaływanie zostanie przekazane na budynek i jak zachowa się cały układ konstrukcyjny.

W procesie projektowania należy rozróżnić kilka poziomów analizy. Parametry wybuchowe substancji opisują zdolność mieszaniny do wygenerowania określonego zjawiska. Parametry zabezpieczeń przeciwwybuchowych, takie jak Pred, opisują skuteczność zastosowanego środka ochrony. Natomiast dla projektanta konstrukcji istotne jest określenie oddziaływania, które ostatecznie zostanie przekazane na obiekt oraz sposób odpowiedzi konstrukcji na to oddziaływanie.

To rozróżnienie jest szczególnie ważne, ponieważ wartość parametru zabezpieczenia nie jest bezpośrednio równoważna obciążeniu konstrukcji. Pomiędzy analizą zagrożenia a oceną budynku znajduje się etap przełożenia wyników analizy przeciwwybuchowej na rzeczywisty model pracy konstrukcji.

Dlatego projektowanie zabezpieczeń przeciwwybuchowych powinno rozpoczynać się nie od pytania:

„Jaką powierzchnię odciążenia należy zastosować?”

lecz od pytania:

„Jaki scenariusz wybuchu może wystąpić i jakie oddziaływanie zostanie przekazane na konkretny obiekt?”

Dopiero prawidłowo określony scenariusz pozwala właściwie dobrać środki ochrony oraz ocenić bezpieczeństwo konstrukcji.

Powierzchnia odciążenia jest wynikiem analizy zdarzenia, a nie punktem wyjścia projektowania.

Niniejszy artykuł koncentruje się na zagadnieniach związanych z deflagracją pyłów oraz gazów i par palnych w obiektach przemysłowych. Nie obejmuje projektowania konstrukcji na oddziaływanie detonacji materiałów wybuchowych ani nie stanowi kompletnej metodyki projektowania przeciwwybuchowego.

Scenariusz wybuchu i rzeczywista przestrzeń oddziaływania

Po określeniu celu analizy kolejnym etapem procesu projektowego jest zdefiniowanie scenariusza wybuchu. To właśnie przyjęty scenariusz decyduje o zakresie dalszej analizy, doborze środków ochrony przeciwwybuchowej oraz sposobie oceny oddziaływania na konstrukcję.

W obiektach przemysłowych miejsce inicjacji wybuchu nie zawsze jest tożsame z przestrzenią objętą jego skutkami. Rozwój zjawiska zależy od właściwości substancji palnej, konfiguracji instalacji technologicznej, geometrii przewodów oraz możliwości propagacji płomienia i ciśnienia pomiędzy poszczególnymi urządzeniami i przestrzeniami budynku.

Szczególne znaczenie ma to w instalacjach odpylania oraz układach transportu pyłów palnych. Wybuch pierwotny w urządzeniu, takim jak filtr odpylający, może zostać przeniesiony do kolejnych części instalacji, a w przypadku braku skutecznych zabezpieczeń również do przestrzeni hali produkcyjnej. Dodatkowo uszkodzenie urządzenia może doprowadzić do uwolnienia i uniesienia zalegającego pyłu, stwarzając warunki do wystąpienia wybuchu wtórnego.

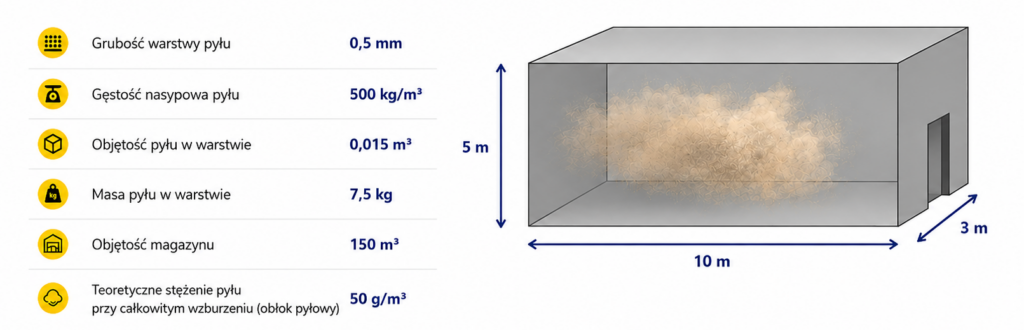

Przykład przedstawia scenariusz, w którym wybuch nie zostaje skutecznie ograniczony do urządzenia technologicznego. W wyniku propagacji płomienia lub ciśnienia dochodzi do wzburzenia osiadłego pyłu w hali, co może doprowadzić do powstania wybuchu wtórnego. Nawet cienka warstwa osadzonego pyłu może utworzyć obłok o stężeniu mieszczącym się w zakresie wybuchowym, obejmującym znaczną część kubatury budynku. To właśnie taki scenariusz może generować oddziaływania istotne z punktu widzenia projektowania konstrukcji.

Dla projektanta konstrukcji kluczowe znaczenie ma pojęcie rzeczywistej przestrzeni oddziaływania. Nie jest ona definiowana wyłącznie przez ściany, stropy lub podział funkcjonalny budynku, lecz przez możliwość przekazania skutków wybuchu pomiędzy poszczególnymi częściami obiektu.

Granice analizowanego obszaru nie powinny być więc wyznaczane wyłącznie przez podział architektoniczny budynku. Przegroda budowlana nie zawsze stanowi rzeczywistą granicę oddziaływania, jeżeli istnieje możliwość propagacji płomienia i ciśnienia przez przewody technologiczne lub inne połączenia pomiędzy przestrzeniami. Kanały technologiczne, przewody transportowe, otwory instalacyjne czy nieodpowiednio zabezpieczone przejścia mogą powodować, że przestrzenie formalnie rozdzielone w dokumentacji z punktu widzenia wybuchu stanowią jeden układ.

Zastosowanie zabezpieczeń przeciwwybuchowych dla danego procesu nie zawsze oznacza, że skutki wybuchu zostaną ograniczone wyłącznie do chronionej instalacji technologicznej. Doświadczenia z awarii przemysłowych pokazują, że w określonych warunkach oddziaływanie wybuchu może obejmować również sąsiednie urządzenia oraz elementy konstrukcji obiektu. Dlatego przy definiowaniu scenariusza wybuchu należy uwzględniać nie tylko chronione urządzenie, lecz także możliwość rozwoju zdarzenia poza jego granice oraz wynikające z tego konsekwencje dla konstrukcji, bezpieczeństwa ludzi i ciągłości działania systemów bezpieczeństwa. Uszkodzeniu mogą ulec również instalacje odpowiedzialne za ewakuację i ochronę przeciwpożarową, takie jak oświetlenie awaryjne, system sygnalizacji pożaru, oddymianie czy instalacje gaśnicze, co może utrudnić ewakuację oraz prowadzenie działań ratowniczo-gaśniczych.

Jednocześnie rozszerzenie zakresu analizy powinno wynikać z rzeczywistego mechanizmu rozwoju wybuchu, a nie z założenia, że cały obiekt należy traktować jako przestrzeń zagrożoną. Zastosowanie odpowiednich środków ograniczających propagację może istotnie zmienić zarówno przyjęty scenariusz, jak i zakres dalszej analizy.

Od scenariusza wybuchu do modelu oddziaływania konstrukcyjnego

Określenie scenariusza wybuchu pozwala zidentyfikować przestrzeń objętą oddziaływaniem oraz przewidywany przebieg zdarzenia. Nie oznacza jednak, że na tym etapie znany jest już model obciążenia, który można bezpośrednio wykorzystać w obliczeniach konstrukcyjnych.

Analiza przeciwwybuchowa opisuje przede wszystkim przebieg zjawiska fizycznego oraz skuteczność zastosowanych środków ochrony. Projekt konstrukcji wymaga natomiast określenia sposobu przekazywania oddziaływania na elementy nośne budynku. Przejście pomiędzy tymi etapami wymaga interpretacji inżynierskiej uwzględniającej charakter oddziaływania, rozwiązania konstrukcyjne oraz rzeczywisty schemat pracy obiektu.

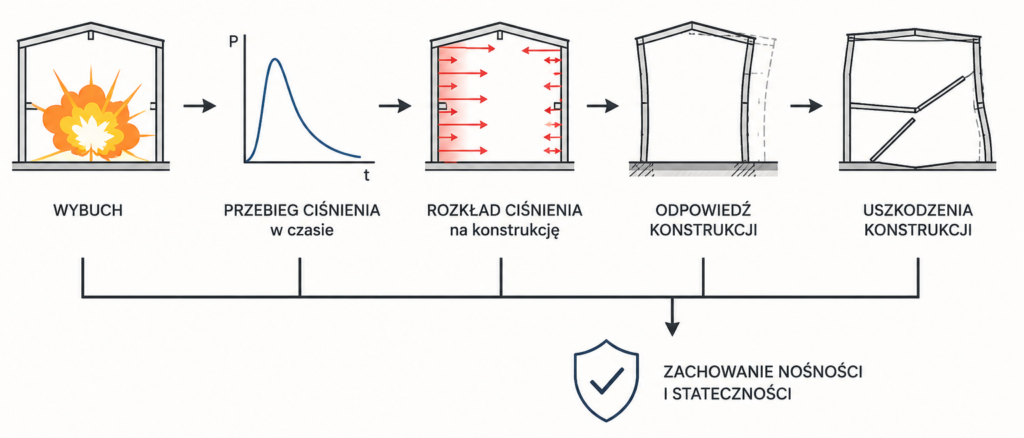

Oddziaływanie wybuchu nie jest przekazywane jednocześnie na cały układ nośny. W pierwszej kolejności obciążeniu ulegają elementy obudowy, następnie elementy drugorzędne wraz z ich połączeniami, a dopiero później główna konstrukcja budynku. Sposób przekazywania sił zależy od geometrii obiektu, zastosowanych zabezpieczeń przeciwwybuchowych oraz sposobu współpracy poszczególnych elementów konstrukcji.

Z tego względu ocena bezpieczeństwa konstrukcji nie powinna ograniczać się do sprawdzenia pojedynczych elementów. Kluczowe znaczenie ma określenie, w jaki sposób lokalne uszkodzenia mogą wpływać na pracę całego układu konstrukcyjnego oraz czy konstrukcja zachowuje zdolność do redystrybucji obciążeń i utrzymania stateczności.

Szczególnej uwagi wymagają elementy odpowiedzialne za współpracę przestrzenną konstrukcji, takie jak stężenia, połączenia oraz elementy zapewniające ciągłość układu nośnego. Ich uszkodzenie może prowadzić do zmiany schematu statycznego i zwiększenia zakresu uszkodzeń, mimo że samo oddziaływanie wybuchu miało charakter lokalny.

Model oddziaływania przyjmowany do obliczeń konstrukcyjnych powinien więc wynikać nie tylko z parametrów wybuchu, lecz przede wszystkim z analizy sposobu przekazywania oddziaływania przez poszczególne elementy budynku. Dopiero tak zdefiniowany model stanowi właściwą podstawę do projektowania zabezpieczeń oraz oceny bezpieczeństwa konstrukcji.

Odciążanie wybuchu budynku – od wyniku obliczeń do rozwiązania projektowego

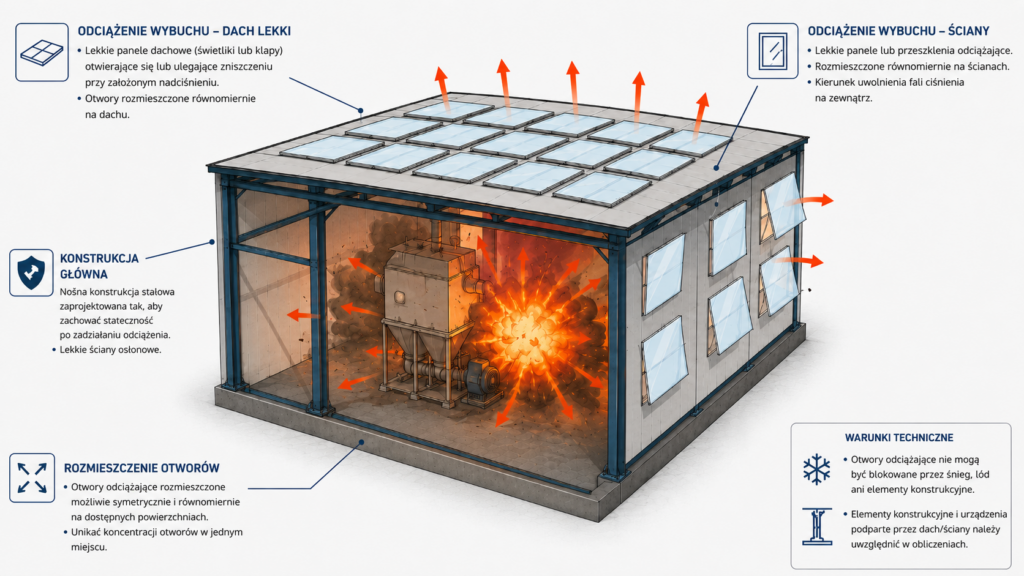

Po określeniu modelu oddziaływania konstrukcyjnego kolejnym etapem procesu projektowego jest dobór środków ograniczających skutki wybuchu. Jednym z najczęściej stosowanych rozwiązań jest odciążanie wybuchu, którego zadaniem jest kontrolowane odprowadzenie produktów wybuchu oraz ograniczenie wzrostu ciśnienia w chronionej przestrzeni do poziomu przyjętego w założeniach projektowych.

Metody projektowania odciążania, stosowane między innymi zgodnie z procedurami zawartymi w normach takich jak PN-EN 14491 dla wybuchów pyłów, pozwalają wyznaczyć wymaganą powierzchnię odciążenia dla określonych warunków brzegowych. Wynik ten odnosi się jednak zawsze do konkretnego scenariusza wybuchu oraz konkretnej przestrzeni objętej analizą.

Dlatego sama wartość obliczonej powierzchni odciążenia nie stanowi jeszcze kompletnego rozwiązania projektowego. Konieczne jest sprawdzenie, czy przyjęte rozwiązanie może zostać prawidłowo zastosowane w rzeczywistym obiekcie oraz czy jego działanie będzie zgodne z założonym scenariuszem zdarzenia.

Powierzchnia odciążenia jest więc wynikiem analizy przyjętego scenariusza wybuchu, a nie samodzielnym celem projektowania. Jej wartość nie może być rozpatrywana w oderwaniu od przestrzeni objętej oddziaływaniem, przyjętych środków ochrony przeciwwybuchowej oraz modelu pracy konstrukcji.

W praktyce projektowej należy uwzględnić między innymi lokalizację elementów odciążających, kierunek odprowadzania produktów wybuchu, wpływ na otoczenie oraz sposób współpracy z konstrukcją budynku. Element odciążający nie funkcjonuje niezależnie od obiektu. W wielu przypadkach stanowi część obudowy budynku i wpływa zarówno na przebieg procesu odciążania, jak i na sposób przekazywania oddziaływania na konstrukcję nośną. Dotyczy to w szczególności lekkich dachów, ścian osłonowych oraz dedykowanych paneli i klap odciążających.

Projektowanie odciążania wymaga zatem ścisłej współpracy pomiędzy analizą przeciwwybuchową i analizą konstrukcyjną. Specjalista ds. zabezpieczeń przeciwwybuchowych określa skuteczność rozwiązania w odniesieniu do przyjętego scenariusza wybuchu, natomiast projektant konstrukcji ocenia wpływ tego rozwiązania na pracę budynku oraz bezpieczeństwo jego elementów nośnych.

Znaczenie odciążania wybuchu znajduje odzwierciedlenie również w przepisach techniczno-budowlanych. Zgodnie z § 221 Rozporządzenia Ministra Infrastruktury w sprawie Warunków Technicznych, nad pomieszczeniem zagrożonym wybuchem należy stosować lekki dach, chyba że wymaganą powierzchnię odciążenia zapewniają odpowiednio dobrane urządzenia przeciwwybuchowe, takie jak przepony, klapy lub otwory oszklone wykonane ze szkła zwykłego, których łączna powierzchnia spełnia wymagania określone w przepisach. Przepisy wymagają również, aby ściany oddzielające pomieszczenie zagrożone wybuchem od pozostałych części budynku były odporne na parcie o wartości 15 kPa.

Warto zwrócić uwagę, że wymienione w przepisach otwory oszklone wykonane ze szkła zwykłego nie są tożsame ze współczesnymi systemami przeszkleń stosowanymi w budynkach przemysłowych. Obecnie elewacje wykonywane są z wykorzystaniem różnych rodzajów szkła oraz systemów fasadowych, których zachowanie podczas wybuchu może znacząco odbiegać od założeń przyjmowanych dla tradycyjnego szkła zwykłego. Z tego względu funkcję odciążenia wybuchu najczęściej realizują dedykowane panele lub klapy odciążające o znanych parametrach otwarcia, które mogą zostać uwzględnione w analizie projektowej.

Rola projektanta konstrukcji w procesie projektowania zabezpieczeń przeciwwybuchowych

Projektant konstrukcji powinien zostać zaangażowany w proces projektowy na etapie, na którym możliwe jest jeszcze kształtowanie rozwiązania, a nie wyłącznie jego końcowa weryfikacja. Decyzje dotyczące scenariusza zdarzenia, zakresu przestrzeni objętej analizą, sposobu odciążania oraz przyjętego modelu oddziaływania mogą bezpośrednio wpływać na zachowanie konstrukcji. Ocena konstrukcyjna nie powinna być więc traktowana jako ostatni etap procesu, wykonywany po zamknięciu założeń technologicznych i przeciwwybuchowych.

Do podstawowych zadań projektanta konstrukcji należy:

ocena, które elementy obiektu mogą zostać objęte przewidywanym oddziaływaniem,
określenie sposobu przekazywania obciążeń na układ nośny,
identyfikacja elementów istotnych dla stateczności przestrzennej,
ocena skutków potencjalnych uszkodzeń lokalnych,
uzgodnienie rozwiązań ochronnych z wymaganiami konstrukcyjnymi.

Szczególne znaczenie ma przełożenie wyników analizy przeciwwybuchowej na założenia konstrukcyjne. Parametry uzyskane z analizy zabezpieczeń muszą zostać zinterpretowane w odniesieniu do rzeczywistego obiektu: jego geometrii, układu nośnego, połączeń oraz sposobu pracy poszczególnych elementów.

Współpraca pomiędzy specjalistą odpowiedzialnym za proces technologiczny, projektantem zabezpieczeń przeciwwybuchowych i konstruktorem pozwala uniknąć sytuacji, w której rozwiązanie jest poprawne z punktu widzenia jednej branży, ale powoduje problemy w innym obszarze projektowym.

Rola projektanta konstrukcji nie ogranicza się więc do sprawdzenia pojedynczego elementu. Obejmuje również ocenę, czy cały obiekt zachowa wymagany poziom bezpieczeństwa w przyjętym scenariuszu oddziaływania.

Najlepsze rozwiązania powstają wtedy, gdy analiza technologiczna, projekt zabezpieczeń przeciwwybuchowych oraz projekt konstrukcji są prowadzone równolegle od początku procesu projektowego, a nie dopiero na etapie końcowej weryfikacji. Konstrukcja nie jest elementem dodanym do systemu zabezpieczeń przeciwwybuchowych. Jest jego integralną częścią i musi być projektowana z uwzględnieniem rzeczywistego przebiegu zdarzenia.

Wnioski

Projektowanie zabezpieczeń przeciwwybuchowych budynków przemysłowych wymaga połączenia analizy zagrożenia technologicznego, doboru środków ochrony przeciwwybuchowej oraz oceny odpowiedzi konstrukcji na przewidywane oddziaływania.

Podstawą prawidłowego procesu projektowego jest właściwe określenie scenariusza zdarzenia. To ono decyduje o zakresie przestrzeni objętej analizą, możliwych drogach propagacji oraz dalszych założeniach dotyczących zabezpieczeń i konstrukcji. Nawet poprawnie wykonane obliczenia nie zapewnią właściwego rozwiązania, jeżeli zostaną przeprowadzone dla niewłaściwie zdefiniowanego przypadku projektowego.

Parametry wybuchowe substancji, parametry działania systemów ochronnych oraz oddziaływania przyjmowane do oceny konstrukcji opisują różne etapy tego samego procesu i nie mogą być traktowane jako wartości wzajemnie zastępowalne. Kluczowe znaczenie ma przełożenie wyników analizy przeciwwybuchowej na model oddziaływania odpowiadający rzeczywistej pracy budynku. To właśnie ten etap interpretacji inżynierskiej stanowi pomost pomiędzy analizą zagrożenia a projektowaniem konstrukcji.

Bezpieczeństwo obiektu nie wynika z zastosowania pojedynczego środka ochrony ani z uzyskania wymaganej powierzchni odciążenia. Jest efektem spójnego procesu projektowego, w którym scenariusz zdarzenia, zabezpieczenia przeciwwybuchowe i konstrukcja są analizowane jako wzajemnie powiązane elementy.

Projektowanie zabezpieczeń przeciwwybuchowych nie rozpoczyna się od obliczenia powierzchni odciążenia ani od sprawdzenia nośności pojedynczego elementu konstrukcyjnego. Rozpoczyna się od zrozumienia, w jaki sposób wybuch może rozwinąć się w konkretnym obiekcie i jakie oddziaływanie zostanie rzeczywiście przekazane na konstrukcję.

Dopiero takie podejście pozwala opracować rozwiązanie, które nie tylko spełnia wymagania norm i obliczeń projektowych, lecz przede wszystkim odpowiada rzeczywistemu przebiegowi zdarzenia oraz zapewnia bezpieczeństwo całego obiektu.
