W wielu zakładach przemysłowych podnośniki kubełkowe należą do podstawowych urządzeń transportu mechanicznego, pracując często nieprzerwanie przez całą dobę. Z perspektywy bezpieczeństwa przeciwwybuchowego i pożarowego wymagają jednak szczególnej uwagi. Pomimo stosunkowo prostej konstrukcji mogą stanowić istotne źródło zagrożeń pożarowych i wybuchowych, choć w praktyce często nie są postrzegane jako elementy instalacji wysokiego ryzyka.

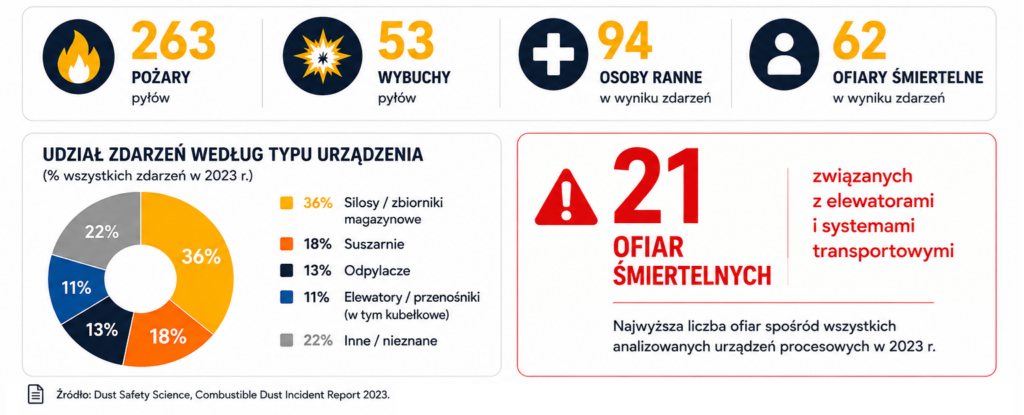

Skalę zagrożenia potwierdzają dane publikowane przez Dust Safety Science. Zgodnie z raportem z 2023 roku około 11% odnotowanych incydentów związanych z pyłami palnymi dotyczyło podnośników kubełkowych oraz innych urządzeń transportu mechanicznego. W analizowanej grupie zdarzeń odnotowano również 21 ofiar śmiertelnych.
W praktyce podnośniki kubełkowe rzadko pracują jako samodzielne urządzenia. Najczęściej stanowią element większego układu technologicznego, łącząc kolejne etapy procesu produkcyjnego. W konsekwencji pożar lub wybuch zainicjowany w jednym podnośniku może szybko rozprzestrzenić się na sąsiednie elementy instalacji, takie jak silosy, instalacje odpylające, suszarnie czy inne urządzenia transportu mechanicznego. Z tego względu bezpieczeństwo podnośnika kubełkowego należy rozpatrywać nie tylko w odniesieniu do samego urządzenia, lecz także całego ciągu technologicznego.
Dlaczego podnośniki kubełkowe należą do urządzeń podwyższonego ryzyka?
Podnośniki kubełkowe należą do urządzeń, w których współwystępują niemal wszystkie czynniki niezbędne do powstania pożaru lub wybuchu pyłu: obecność materiału palnego, ruch kubełków o dużej prędkości liniowej wzniecających pył i tworzących atmosferę wybuchową, potencjalne źródła zapłonu oraz częściowo zamknięta przestrzeń, w której skutki zapłonu mogą szybko się rozwijać.
Szczególnym zagrożeniem jest gromadzenie się pyłu na wewnętrznych powierzchniach urządzenia. Dotyczy to również podnośników transportujących materiały gruboziarniste, dla których podczas normalnej pracy stężenie pyłu w przestrzeni roboczej może pozostawać stosunkowo niskie. W trakcie eksploatacji drobne frakcje produktu mogą powstawać wskutek wzajemnego ścierania się i osiadać na ścianach obudowy, kubełkach oraz elementach konstrukcyjnych. Już warstwa pyłu o grubości poniżej 1 mm może po wzbudzeniu utworzyć atmosferę potencjalnie wybuchową.
W przypadku niewspółosiowości pasa, nadmiernych drgań, tarcia lub innych zakłóceń pracy osiadły pył może zostać ponownie uniesiony do przestrzeni roboczej. Co istotne, ta sama awaria mechaniczna może jednocześnie doprowadzić do wzbudzenia pyłu i powstania efektywnego źródła zapłonu. To właśnie jednoczesne wystąpienie obu zjawisk sprawia, że pozornie niewielka usterka może w krótkim czasie doprowadzić do poważnego zdarzenia procesowego.
Dodatkowym czynnikiem ryzyka jest specyficzna geometria podnośnika. W przypadku pożaru pionowa konstrukcja sprzyja powstawaniu efektu kominowego, ułatwiając rozprzestrzenianie się gorących gazów oraz dopływ powietrza do strefy spalania. Z kolei obecność kubełków, stanowiących przewężenia i przeszkody dla rozwijającego się wybuchu, zwiększa turbulencję przepływu, przyspieszając propagację płomienia oraz wzrost ciśnienia. W rezultacie skutki zdarzenia mogą w krótkim czasie objąć całą wysokość urządzenia oraz przenieść się do sąsiednich elementów instalacji.
Wybuch w podnośniku nie przebiega tak samo jak w klasycznym aparacie procesowym
W klasycznych zbiornikach procesowych lub jednostkach filtracyjnych przebieg wybuchu jest zazwyczaj stosunkowo przewidywalny i w dużej mierze zależy od objętości urządzenia oraz właściwości pyłu. W przypadku podnośników kubełkowych sytuacja jest znacznie bardziej złożona. Smukła geometria konstrukcji, obecność kubełków oraz ograniczona przestrzeń wewnętrzna wpływają na propagację płomienia i rozwój ciśnienia, prowadząc do zjawisk rzadko spotykanych w prostych aparatach procesowych.

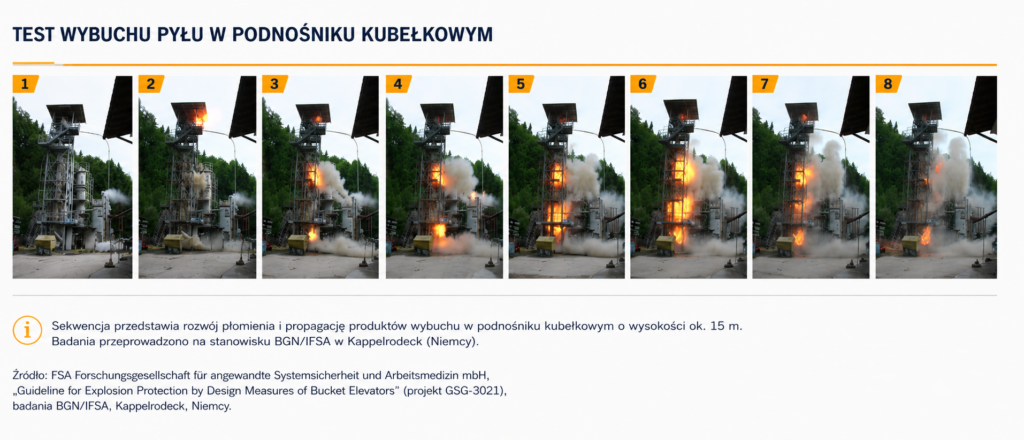

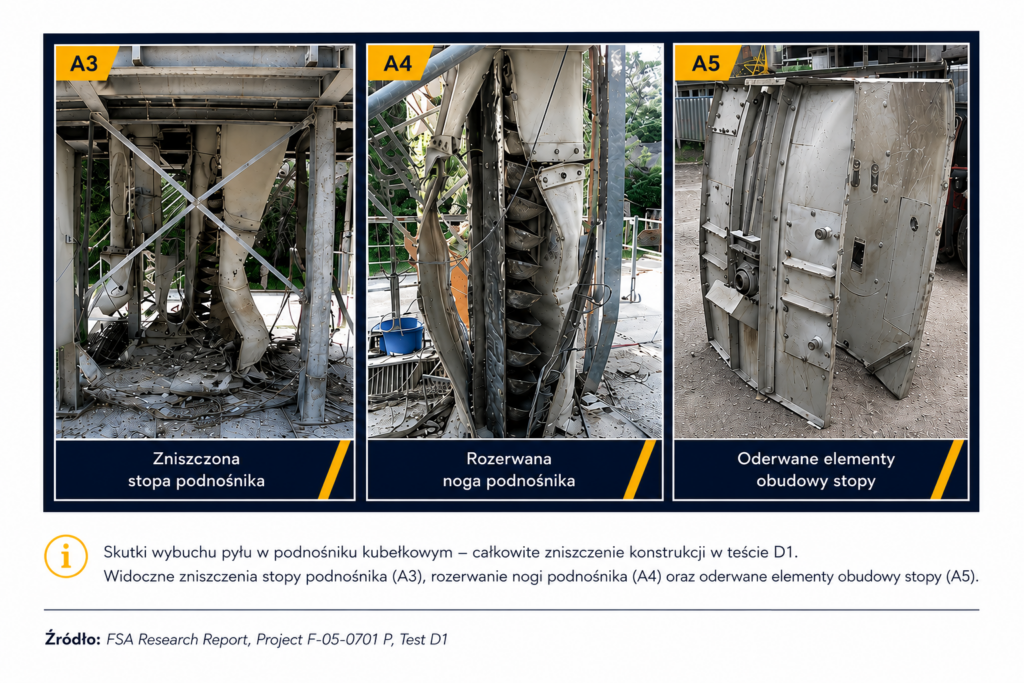

Badania pełnoskalowe prowadzone dla podnośników jedno- i dwunożnych pokazały, że płomień może propagować od głowicy aż do stopy urządzenia. Obserwowano również wtórne pojawianie się płomienia, wielokrotne zapłony oraz złożone mechanizmy propagacji spalania. Z punktu widzenia projektowania zabezpieczeń przeciwwybuchowych oznacza to, że podnośnik kubełkowy nie powinien być traktowany wyłącznie jako układ dwóch objętości procesowych połączonych pionowym kanałem transportowym. Specyficzna geometria urządzenia oraz obecność elementów wewnętrznych mają bezpośredni wpływ na przebieg wybuchu i powinny być uwzględniane podczas doboru środków ochrony przeciwwybuchowej.
Jak ograniczyć skutki wybuchu?
Dobór konstruktywnych środków ochrony przeciwwybuchowej dla podnośników kubełkowych wymaga uwzględnienia zarówno specyfiki urządzenia, jak i sposobu propagacji pożaru oraz wybuchu pomiędzy poszczególnymi elementami instalacji.

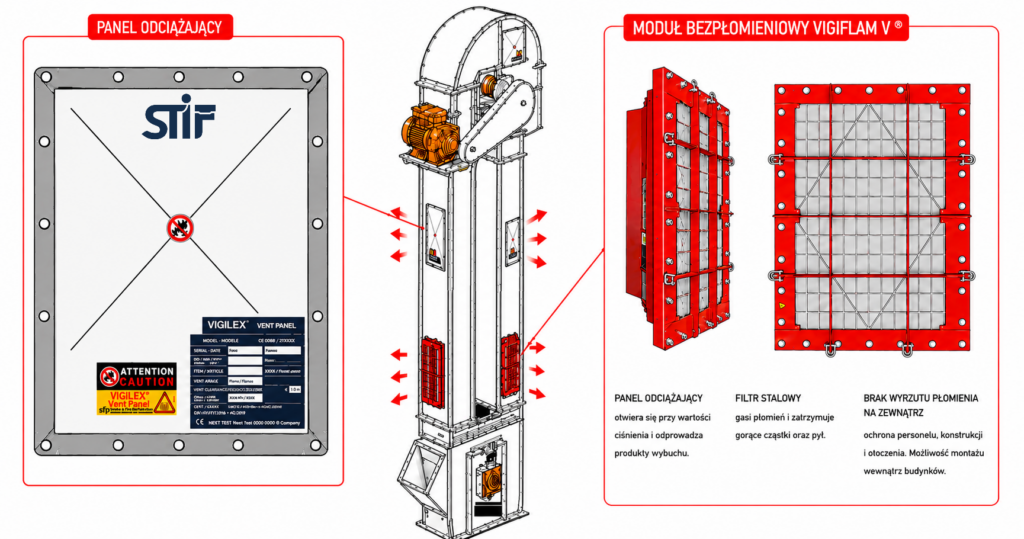

Jednym z najczęściej stosowanych rozwiązań ograniczających skutki wybuchu jest odciążanie wybuchu. W przypadku podnośników kubełkowych istotna jest jednak nie tylko całkowita powierzchnia odciążania, ale również liczba i rozmieszczenie paneli dekompresyjnych na całej wysokości podnośnika, w tym względem cięgna i kubełków. Badania pokazały, że wraz ze wzrostem odległości pomiędzy panelami może następować istotny wzrost zredukowanego ciśnienia wybuchu. W wielu przypadkach ciśnienie to może przekroczyć wytrzymałość konstrukcyjną urządzenia, prowadząc do jego deformacji lub uszkodzenia. Oznacza to, że dwa rozwiązania o identycznej powierzchni odciążania, lecz różnej liczbie i lokalizacji paneli dekompresyjnych, mogą zapewniać zupełnie inny poziom ochrony.

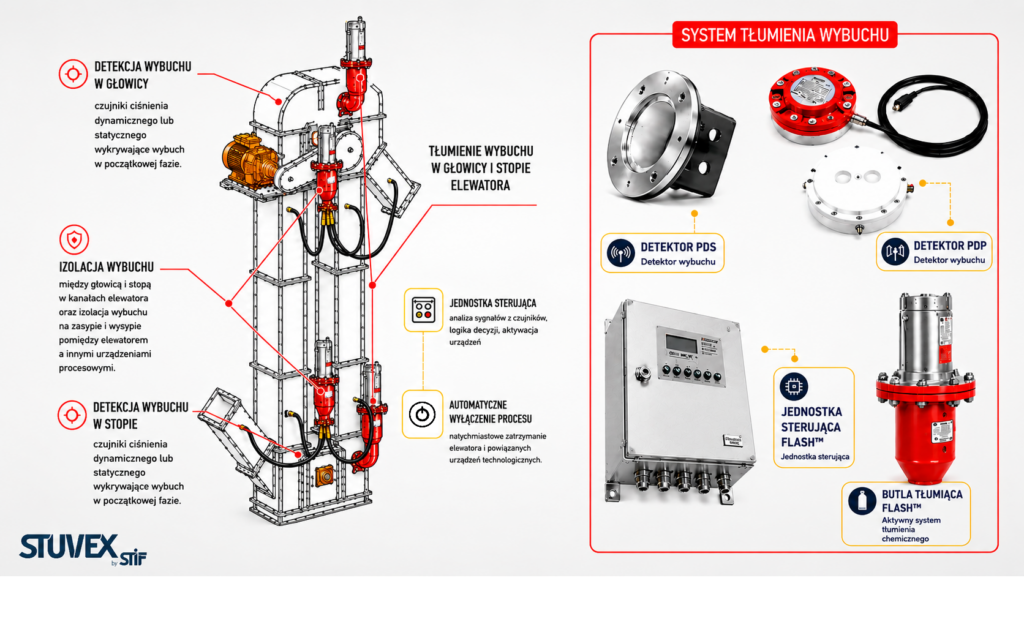

Alternatywę dla powyższego rozwiązania stanowi tłumienie wybuchu, stosowane przede wszystkim tam, gdzie bezpieczne odprowadzenie skutków wybuchu do otoczenia jest utrudnione lub niemożliwe, w szczególności wewnątrz budynków oraz w bezpośrednim sąsiedztwie innych urządzeń procesowych.
Równie istotnym elementem ochrony jest izolacja wybuchu pomiędzy urządzeniami procesowymi. Brak skutecznej izolacji wybuchu może prowadzić do propagacji płomienia i ciśnienia do sąsiednich urządzeń, a w konsekwencji do rozwoju wybuchów wtórnych, często charakteryzujących się większą dynamiką i obejmujących znaczną część instalacji procesowej.
Dlaczego zatrzymanie podnośnika ma kluczowe znaczenie?
Badania eksperymentalne wskazują na jeszcze jeden istotny problem. Jeżeli podnośnik kubełkowy nadal pracuje po wystąpieniu pożaru lub wybuchu, ruch kubełków będzie transportować materiał do strefy objętej płomieniem. W praktyce oznacza to ciągłe dostarczanie paliwa do rozwijającego się zdarzenia, podtrzymywanie spalania oraz zwiększenie ryzyka kolejnych zapłonów i wybuchów wtórnych.
Dlatego funkcja automatycznego zatrzymania podnośnika powinna być traktowana jako element systemu bezpieczeństwa, a nie jedynie jako element standardowego układu sterowania napędem. Skuteczne zatrzymanie transportu materiału ma kluczowe znaczenie dla ograniczenia skutków pożaru lub wybuchu. Wymaga to powiązania sygnałów z systemów monitorujących z odpowiednio zaprojektowanymi funkcjami bezpieczeństwa.
Dobra prewencja to nie wszystko

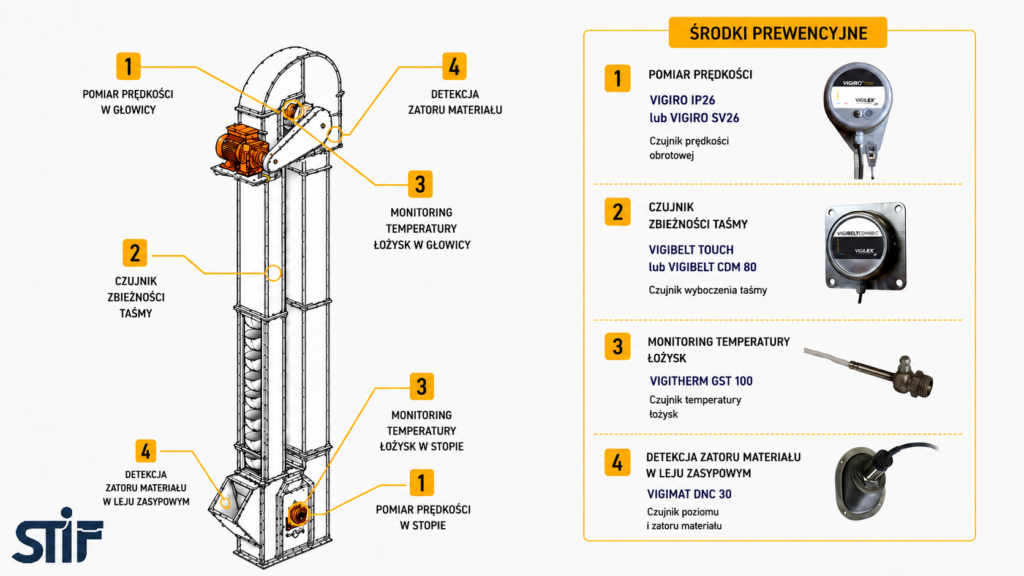

Systemy monitorowania poślizgu pasa, niewspółosiowości taśmy, temperatury łożysk, prędkości obrotowej czy zatorów są dziś standardem w większości nowoczesnych podnośników kubełkowych. Ich znaczenie trudno przecenić, ponieważ pozwalają wykryć wiele nieprawidłowości zanim doprowadzą one do powstania pożaru lub wybuchu.
Warto jednak pamiętać, że są to środki prewencyjne, których zadaniem jest ograniczanie prawdopodobieństwa wystąpienia zapłonu, nie ograniczają jednak skutków pożaru lub wybuchu, jeśli do nich dojdzie. Oznacza to, że nawet prawidłowo działający system monitorowania nie eliminuje całkowicie ryzyka zdarzenia. Dlatego, w zależności od właściwości pyłu oraz wyników oceny ryzyka, konieczne może być stosowanie dodatkowych środków ochrony przeciwwybuchowej ograniczających skutki takiego zdarzenia.
Skuteczność monitoringu zależy również od jakości całego układu bezpieczeństwa. Kluczowe znaczenie ma sposób realizacji funkcji bezpieczeństwa, czas reakcji układu sterowania oraz niezawodność zatrzymania procesu po wykryciu zagrożenia.
Nie można również pomijać czynnika ludzkiego. Fałszywe alarmy, zabrudzenie czujników, problemy eksploatacyjne czy presja utrzymania ciągłości produkcji mogą prowadzić do obchodzenia lub czasowego wyłączania części zabezpieczeń. W wielu analizach powypadkowych właśnie takie pozornie niewielkie odstępstwa od założeń projektowych okazują się jednym z czynników prowadzących do rozwoju poważnych zdarzeń.
Zakończenie
Doświadczenia eksploatacyjne oraz analizy rzeczywistych zdarzeń pokazują, że nawet dobrze zaprojektowane i prawidłowo utrzymywane instalacje nie są całkowicie wolne od ryzyka pożaru lub wybuchu.
W przypadku podnośników kubełkowych o skali zagrożenia decyduje nie tylko możliwość powstania zapłonu, lecz przede wszystkim łatwość propagacji pożaru lub wybuchu do kolejnych elementów instalacji. Dlatego bezpieczeństwo tego typu urządzeń powinno być zawsze rozpatrywane w kontekście całego układu technologicznego.
Skuteczne zarządzanie ryzykiem wymaga połączenia właściwej eksploatacji, monitorowania stanu technicznego, odpowiednio zaprojektowanych funkcji bezpieczeństwa oraz konstruktywnych środków ochrony przeciwwybuchowej. O bezpieczeństwie instalacji decyduje bowiem nie tylko zdolność do zapobiegania zapłonowi, ale również gotowość systemu do bezpiecznego ograniczenia skutków zdarzenia, jeśli mimo zastosowanych zabezpieczeń do niego dojdzie.
